Compteur avec pont 3.44

[Invité]

Re : Compteur avec pont 3.44

Par contre ou est placée la sonde lambda, car sur ma SPI je ne la trouve pas! (J'y mettrais bien aussi un collecteur inox! )

[Invité]

Re : Compteur avec pont 3.44

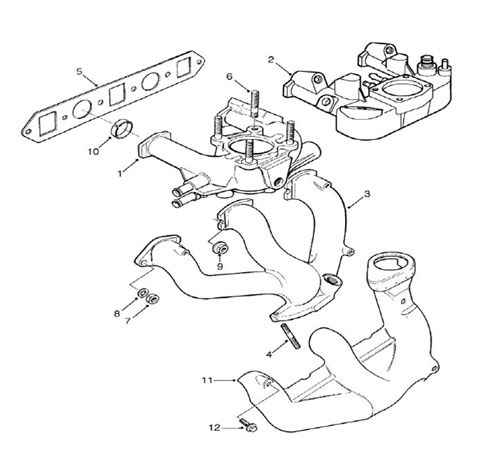

On voit l'emplacement sur le schéma ci-dessous :

[Invité]

Re : Compteur avec pont 3.44

Le numéro 12? Mais je pige pas, ou est le collecteur d'échappement? On ne voit que 3 conduit qui vont en un seul, 3 en 1 au lieu de 4 en 1.

[Klot]

Re : Compteur avec pont 3.44

Le numéro 12? Mais je pige pas, ou est le collecteur d'échappement? On ne voit que 3 conduit qui vont en un seul, 3 en 1 au lieu de 4 en 1.

Mais keskisonkons ces ingénieurs! Ils ont oublié de raccorder un cylindre à l'échappement...
Note que chez Ford ce n'était pas mieux, sur le V8 Flathead de 1935 ils oubliaient un cylindre de chaque côté.



Mais ils avaient le bon nombre de bougies.

Pour en revenir à nos Mini, la pièce 12 sur le schéma, c'est une des vis de 1/4 qui fixe la tôle pare chaleur sur la collecteur (réf. 3).
La sonde Lambda se fixe dans l'ouverture qui est entourée en rouge:

[Invité]

Re : Compteur avec pont 3.44

Ok, je vais pouvoir aller jeter un oeil!

[oninot]

Re : Compteur avec pont 3.44

Merci , merci ,pour toutes les reponses .
J ai vu sur le manuel ,les pieces qu il faut changer pour le compteur . il y a le pignon a la fin du cable + apparement un autre pignon dans la boite ."pinon fou"
Question con , c est quoi la difference entre un arbre a cames et une rampe haute levee? je sais bin a quoi cela ressemble mais quel est la fifference de travail ?

[Invité]

Re : Compteur avec pont 3.44

Et hop! recyclage de Gif animé :



Tu découvres ci-dessus la coupe d'un moteur culbuté Harley-Davidson qui est d'une conception comparable à celle de nos Mini.
On voit clairement l'arbre à cames en bas entrainé par le vilebrequin. Des tiges remontent le long des cylindres pour actionner les culbuteurs qui enfoncent les soupapes.
Concrètement :
- le placement des cames sur l'arbre à cames détermine le moment et la durée d'ouverture des soupapes.
- la rampe de culbuteurs permet de transmettre le mouvement des tiges aux soupapes. La rampe peut être optimisée par exemple, en supprimant des frottements (rampe à rouleaux).

[ChristianD]

Re : Compteur avec pont 3.44

Une très bonne adresse pour comprendre nos tracteurs:

http://www.tract-old-engines.com/startmenu.html

[Invité]

Re : Compteur avec pont 3.44

Une très bonne adresse pour comprendre nos tracteurs:
http://www.tract-old-engines.com/startmenu.html

Très beau site qui me rappelle le tracteur Lanz de mon grand-père...

[oninot]

Re : Compteur avec pont 3.44

Ca c est de la reponse Merci
Mais le fonctionnement du moteur j avais compris .
j ai peut etre mal pausse ma question .la Difference avec un arbre plus pointu et une rampe haute levee .

[Invité]

Re : Compteur avec pont 3.44

j ai peut etre mal pausse ma question .la Difference avec un arbre plus pointu et une rampe haute levee .

J'me disais que la question était vraiment facile! A présent, je cède la place à nos théoriciens (et praticiens) de la mécanique .

Quoi que! Allez, j'me lance!...
Je pense que l'arbre à cames joue sur le moment et la durée d'ouverture et fermeture des soupapes, tandis que les culbuteurs vont modifier l'amplitude du mouvement de la soupape...

Le "timing" de l'arbre à cames modifiera le comportement moteur : couple de tracteur à bas régime ou moteur de moto qui s'énerve à 5000 tr/mn.
Tandis que les culbuteurs "haute levée" permettront un plus grand remplissage grâce à une ouverture plus grande (effet grosses soupapes)...

J'ai bon?

[oninot]

Re : Compteur avec pont 3.44

Je sais pas si c est bon
Donc apparement ca revient a peu pres a la meme chose , ils jouent tous les deux sur une ouverture plus longue des soupapes ?

[NEDEX78]

Re : Compteur avec pont 3.44

C'est pas faux mais ça veut pas dire.

Tu peux avoir un arbre à cames de levée identique à l'origine mais avec des angles de levée différentes comme l'AAC d'un 1000cc et celui d'un 1300cc.

Comme l'a dit Jeffpaul, l'arbre à came influt sur la plage d'utilisation du moteur alors qu'avec la rampe haute levée tu gardes le même moteur avec un peu plus de couple et peut être de puissance.
Après d'autres paramètres sont à prendre en compte comme la rampe d'accélération de l'AAC, la pression Hertzienne sur les soupapes, etc... mais enfin bon ici on ne prépare pas de moteur, il y a des forums spécialisés pour ça.

[oninot]

Re : Compteur avec pont 3.44

Il est bien quand meme tres bien s'te forum
j apprends , je decouvre .
Tres juste la difference "des angles de levée différentes" sur un arbre par rapport a une rampe , j avais meme pensé , y faut dire ..........

L angle d un arbre a cames d origine d une SPI est il le meme que sur un 274 pour SPI ?

[NEDEX78]

Re : Compteur avec pont 3.44

J'ai des doutes, je pense que ça tournerait plus dans les 235°.
